VVS-projektering – från systemval till bygghandling

Vi bestämmer, beräknar och ritar upp byggnadens installationer innan första röret monteras. Kompletta handlingar att upphandla och bygga på.

VVS-projektering är arbetet som avgör om installationerna får plats, om flödena räcker och om entreprenören kan lämna ett anbud som håller. Det görs på ritbordet, inte i schaktet.

Vi projekterar värme, sanitet, kyla och ventilation för allt från enstaka lägenhetsstammar till nybyggnation av flerbostadshus, förskolor, industri och kommersiella lokaler.

Begär offert – svar inom 24 h073 263 74 84
Verksamma sedan
2017
Svar på förfrågan
Inom 24 h
Prismodell
Fast pris
Uppdrag utförs i
Hela Sverige

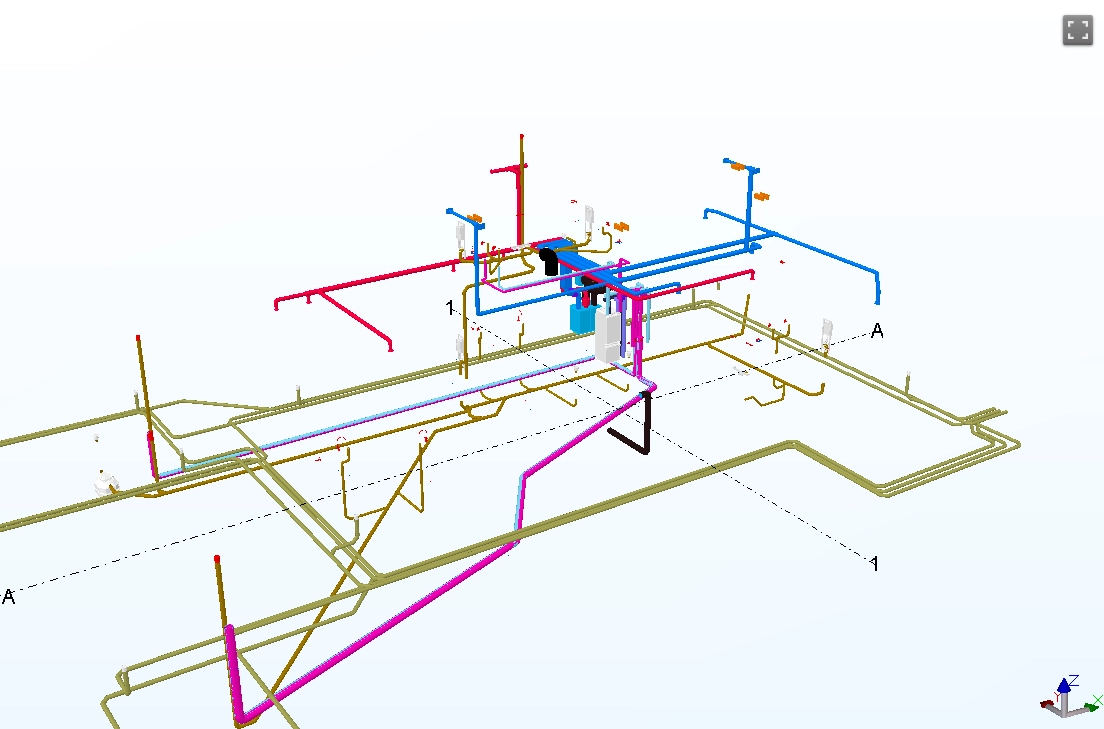

3D-modell av VVS-installationer med kall- och varmvatten, spillvatten och värmesystem i en BIM-samordnad byggnad
3D-samordnad VVS-modell – kall- och varmvatten, spillvatten och värme i samma modell för kollisionskontroll.

Tjänster

Tjänster inom VVS-projektering

Vi tar hela kedjan från tidig utredning till färdig handling. Behöver du bara en del av arbetet går det också bra.

Alla tjänster

Arbetsgång

Så går ett uppdrag till – från första samtal till slutbesked

  1. Steg 1

    Kostnadsfritt första samtal

    Du beskriver projektet, vi går igenom skede, omfattning och vilka handlingar som faktiskt behövs. Ofta räcker ett telefonsamtal för att avgöra om uppdraget är en energiberäkning eller en full projektering.

  2. Steg 2

    Offert med fast pris

    Du får en skriftlig offert med leveranslista, tidplan och pris. Vad som ingår står svart på vitt, så du vet exakt vilka ritningar och beskrivningar du får.

  3. Steg 3

    Projektering och samordning

    Vi tar fram handlingarna, samordnar mot arkitekt, konstruktör och el, och kör kollisionskontroll i 3D innan ritningarna låses. Du får delleveranser att granska längs vägen.

  4. Steg 4

    Stöd genom produktion och besiktning

    Under byggtiden svarar vi på frågor från entreprenören, hanterar revideringar och verifierar energiberäkningen inför slutbesked.

Så går det till

Så går en VVS-projektering till

Skede för skede

Projekteringen följer byggprocessens skeden. I programskedet läggs systemval och principlösningar fast: vilken värmekälla, vilket ventilationsprincip, var schakt och fläktrum placeras. Här fattas de beslut som styr både investering och driftkostnad i trettio år.

I systemhandlingsskedet dimensioneras systemen och ritas upp översiktligt. I bygghandlingsskedet detaljeras allt till den nivå entreprenören behöver för att bygga: planritningar, sektioner, scheman, förteckningar och beskrivningar.

  • Programskede – systemval, principlösningar, utrymmesbehov
  • Systemhandling – dimensionering, översiktsritningar, kalkylunderlag
  • Bygghandling – planritningar, scheman, detaljer, beskrivningar
  • Relationshandling – hur det faktiskt blev byggt

Vad utrymmesbehovet betyder i praktiken

Den vanligaste orsaken till dyra ändringar i VVS-projekt är att installationerna inte får plats. Ventilationskanaler behöver areor som växer med flödet, och avloppsledningar behöver fall hela vägen till förbindelsepunkten. Ingen av dessa går att förhandla bort i efterhand.

Därför studerar vi schaktplacering, undertakshöjder och genomföringar tidigt, gärna i 3D. Det är billigare att flytta en vägg på skärmen än att kapa en balk på bygget.

Handlingar som går att prissätta

En bygghandling som saknar dimensioner, fabrikatkrav eller omfattningsgränser tvingar entreprenören att gardera sig. Resultatet blir högre anbud och fler ändrings- och tilläggsarbeten under byggtiden.

Vi levererar handlingar där omfattningen är definierad: vad som ingår, vilka krav som gäller och vem som ansvarar för vad. Det gör anbuden jämförbara och slutkostnaden förutsägbar.

Leveranser

Det här får du i handen

Handlingarna ska gå att prisa, bygga och besikta utan tolkningsutrymme. Därför levererar vi ritningar och beskrivningar med tydlig struktur, kodsatta system och dimensioner som är räknade – inte antagna.

  • Ritningar i PDF och DWG samt IFC-modeller för samordning
  • Beskrivningar strukturerade enligt AMA
  • Beräkningsunderlag som går att granska och verifiera
  • Revideringshantering med spårbara ändringar

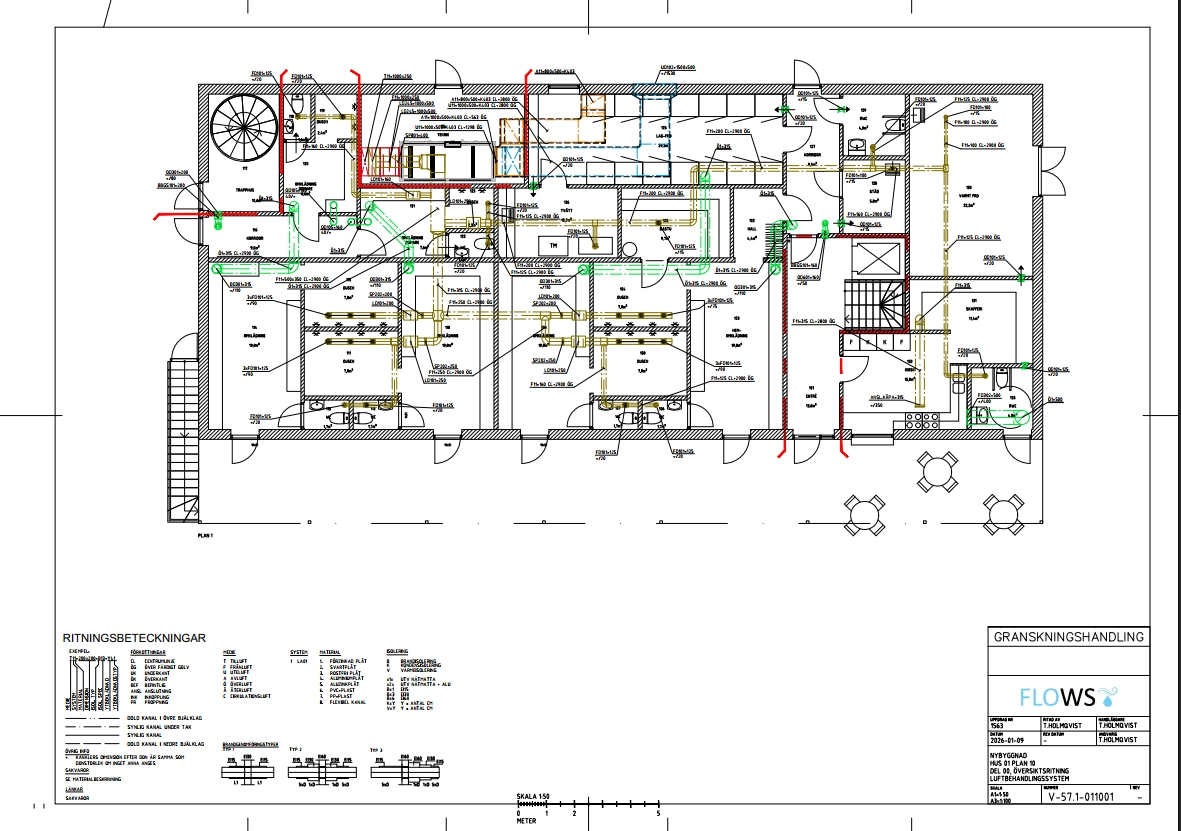

  • Översiktsritning luftbehandlingssystem plan 1 med kanaldimensioner, luftflöden och don för nybyggt flerbostadshus
    VentilationsritningÖversiktsritning luftbehandling, plan 1. Kanaldimensioner, don, brandspjäll och flöden per rum.

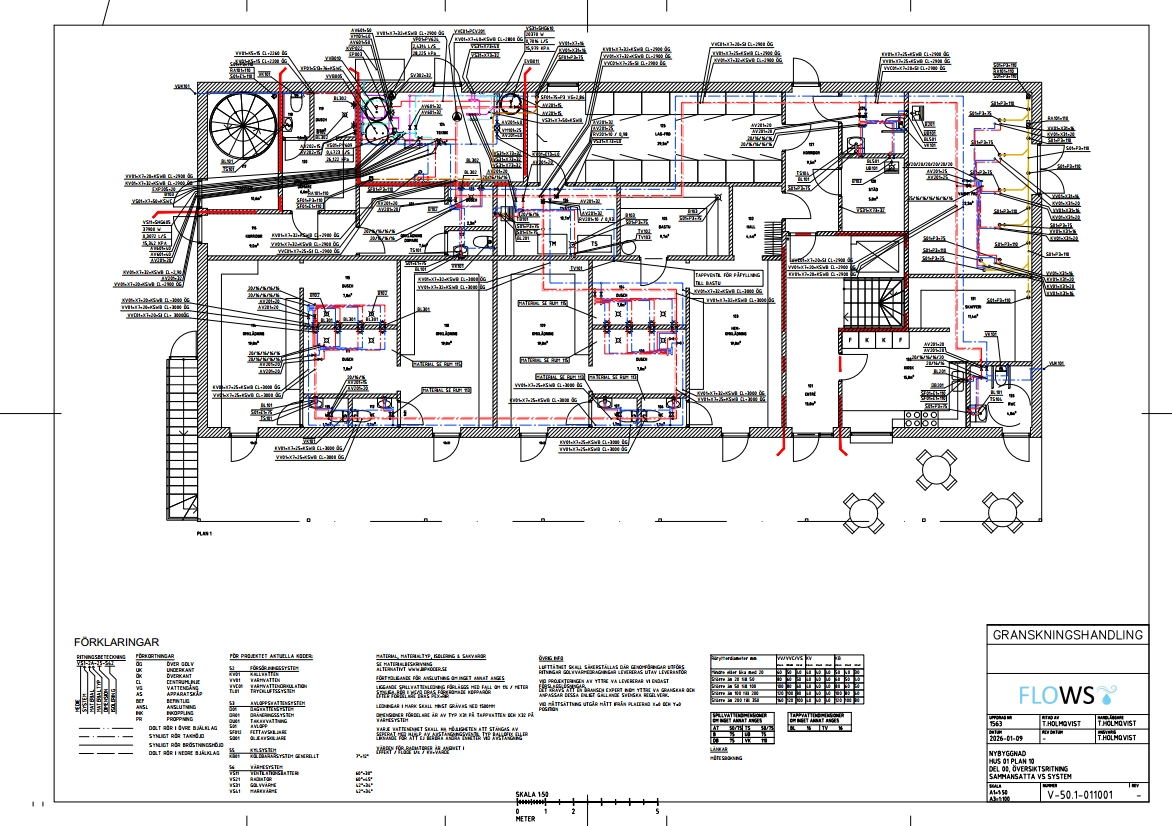

  • Översiktsritning med sammansatta VS-system där värme, kallvatten, varmvatten och spillvatten redovisas i samma ritning
    Sammansatta VS-systemVärme, kall- och varmvatten samt spillvatten i samma ritning – med förklaringar och dimensioneringstabeller.

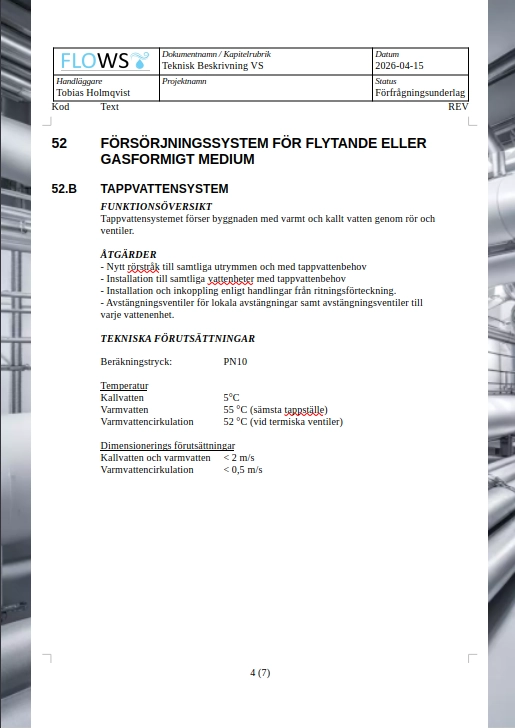

  • Teknisk beskrivning VS med kodindelning enligt AMA, funktionsöversikt och tekniska förutsättningar för tappvattensystem
    Teknisk beskrivningBeskrivning enligt AMA-struktur med funktionsöversikt, åtgärder och tekniska förutsättningar per system.

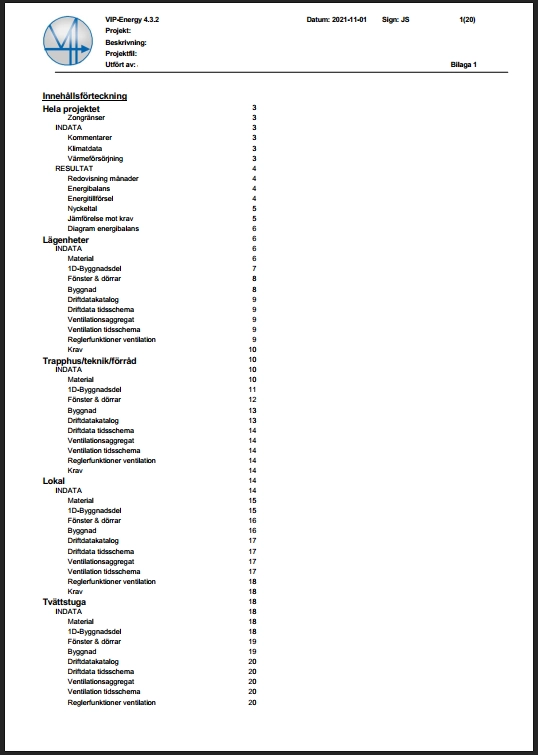

  • Energiberäkning i VIP-Energy med zonindelning för lägenheter, trapphus, lokal och tvättstuga samt jämförelse mot krav
    EnergiberäkningZonindelad energiberäkning i VIP-Energy med energibalans, nyckeltal och jämförelse mot BBR-kraven.
Tobias Holmqvist, VVS-konsult och grundare av FLOVVS AB

Personen bakom

Du pratar med den som ritar

Tobias Holmqvist har arbetat med VVS-installationer i hela sitt yrkesliv och driver FLOVVS AB sedan 2017. Erfarenheten kommer både från projekteringsbordet och från byggen där lösningarna ska fungera i praktiken – det märks på ritningarna.

Hos oss finns ingen mellanhand mellan dig och projektören. Du får samma person hela vägen, direkt telefonnummer och besked som gäller.

Mer om FLOVVS AB

Vanliga frågor

Frågor vi får ofta

Fler frågor och svar finns samlade på sidan med vanliga frågor.

Vad ingår i en VVS-projektering?

En komplett VVS-projektering innehåller systemval, dimensionering av rör och kanaler, planritningar för värme, sanitet, kyla och ventilation, flödes- och principscheman, sektioner för trånga partier, teknisk beskrivning samt ritningsförteckning. Omfattningen anpassas efter projektets storlek och skede – allt behövs inte i varje uppdrag.

Hur lång tid tar en VVS-projektering?

En teknisk beskrivning för ett mindre stambyte kan vara klar inom en till två veckor. Komplett projektering av ett flerbostadshus tar normalt sex till tolv veckor beroende på storlek, antal system och hur snabbt underlag från arkitekt och konstruktör kommer in. Vi lämnar alltid en tidplan i offerten.

Vilket underlag behöver ni från mig?

Helst arkitektritningar i DWG eller PDF, uppgift om verksamhet och antal personer i lokalerna, samt eventuella befintliga relationshandlingar vid ombyggnad. Saknas underlag hjälper vi till att definiera vad som behöver tas fram först.

Projekterar ni både nybyggnad och ombyggnad?

Ja, båda. Ombyggnad är ofta tekniskt svårare eftersom befintliga schakt, bjälklagshöjder och stammar begränsar lösningarna. Vid ombyggnad börjar vi därför normalt med en inventering av vad som faktiskt finns på plats innan vi föreslår systemlösning.

Kan ni ta över ett projekt som redan är påbörjat?

Ja. Vi går igenom befintligt material, listar vad som behöver kompletteras och fortsätter därifrån. Det är vanligt i projekt där tidplanen glidit eller där den tidigare konsulten inte kunnat slutföra uppdraget.
